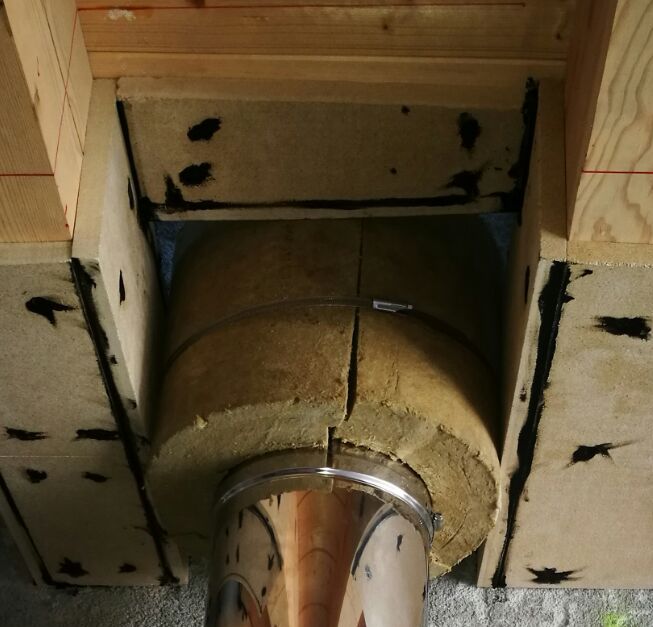

Accesorios antifuego: Instalación de chimenea en paso de forjado de madera

Para pasos de forjado en edificios con estructura de madera lo más adecuado es utilizar coquillas aislantes antifuego para garantizar que la temperatura de las vigas no suba en caso de fuego de hollín y no se produzca incendio.

El paso de forjado debe de hacerse obligatoriamente con tubos de doble pared aislados.

En cuanto al anclaje del tubo existen varias posibilidades:

- Si es salida de cubierta el tubo se fijará a la plancha de cemento o vigas a través de algún anclaje mural o de forjado.

- Si es paso de forjado entre plantas se atornillará con una abrazadera mural o de forjado lo más alejado posible de la fuente de calor para evitar en lo posible transmisión de temperatura.

Diámetros disponibles para tubo circular(medida del tubo exterior):

- Ø 130mm

- Ø 150mm

- Ø 200mm

- Ø 250mm

- Ø 300mm

Diámetro de la coquilla:

- Para tubo exterior de Ø 130mm: 290mm

- Para tubo exterior de Ø 150mm: 330mm

- Para tubo exterior de Ø 200mm: 380mm

- Para tubo exterior de Ø 250mm: 410mm

- Para tubo exterior de Ø 300mm: 460mm

 Longitud de las coquillas: +- 500mm
